Instalação de Painéis Fotovoltaicos
Antes de avançar para a instalação,
é essencial prepara-se e saber o que vai fazer e pode faze-lo voçe mesmo 😉
Esta foi a minha instalação de 3 painéis solares (REC TwinPeak 2 Mono Series),
estes tem uma garantia de marca de 20 anos e um ROI expectável de cerca de 4 anos,
penso que são um excelente investimento !
Tem diversas lojas online (e físicas) que podem dar-vos muito bons preços.
A instalação efectuada no telhado de cobertura plana, não é complicada nem morosa,
sim demora o seu tempo e provavelmente terá de ser efectuada em fases,
através da minha experiência, vou tentar ajudar / demonstrar para facilitar o vosso processo .
A cobertura plana invertida é composta neste caso por :
- placa da estrutura de betão
- 8 cm de isolamento EPS
- tela asfaltica (c/pedra)
- Lajetas de cimento
como pode ser visto na imagem seguinte (os 2 últimos componentes, pelo menos ... ) :
depois cortei (com rebarbadora) o local especifico onde os pés ficam assentes (ainda podem ser observadas as marcações de tal ):
Assim e no meu caso, a ligação entre painéis, de forma a obter uma tensão suportada pelo inversor foi do tipo "em Serie" (tb poderia ser em "paralelo") :
interligando todos os painéis dessa forma,
no final ficamos com 2 cabos (positivo (vermelho) e negativo (preto) ) que vão directamente ao inversor :
(atenção que após interligar estas fichas MC4, é difícil desliga-las...)
Cada inversor será "diferente" e terá o seu conjunto de instruções de ligação,
no que escolhi, foi tão fácil como cravar as 2 fichas MC4 nas 2 pontas que ligam ao inversor (e que vêm dos painéis) e liga-las a este,
é essencial prepara-se e saber o que vai fazer e pode faze-lo voçe mesmo 😉
Esta foi a minha instalação de 3 painéis solares (REC TwinPeak 2 Mono Series),
estes tem uma garantia de marca de 20 anos e um ROI expectável de cerca de 4 anos,
penso que são um excelente investimento !
Tem diversas lojas online (e físicas) que podem dar-vos muito bons preços.
Instalação (estrutura) :
A instalação efectuada no telhado de cobertura plana, não é complicada nem morosa,
sim demora o seu tempo e provavelmente terá de ser efectuada em fases,
através da minha experiência, vou tentar ajudar / demonstrar para facilitar o vosso processo .
A cobertura plana invertida é composta neste caso por :
- placa da estrutura de betão
- 8 cm de isolamento EPS
- tela asfaltica (c/pedra)
- Lajetas de cimento
como pode ser visto na imagem seguinte (os 2 últimos componentes, pelo menos ... ) :
Para segurar a estrutura triangular dos painéis solares á placa e ficar firmemente segura,
1º monta-se a estrutura (1 hora, nas calmas...) completamente:
1º monta-se a estrutura (1 hora, nas calmas...) completamente:
depois cortei (com rebarbadora) o local especifico onde os pés ficam assentes (ainda podem ser observadas as marcações de tal ):
como no meu caso tinha de "vencer" cerca de 8/9 cm de isolamento até chegar a placa e dai o furo foi longo,
pelo que foi preciso uma broca SDS mais comprida que o habitual e assim também usar um berbequim com sistema SDS.
Já o parafuso para segurar a mesma, devido ao seu comprimento não encontrei um que me desse a segurança (mais de 9 cm abaixo...) e acabei por usar bucha química.
No final de parafusar definitivamente a estrutura, cobrir com com "tela/membrana líquida" bem a volta para impermeabilizar a zona da furacão e tentar manter o isolamento.
pelo que foi preciso uma broca SDS mais comprida que o habitual e assim também usar um berbequim com sistema SDS.
Já o parafuso para segurar a mesma, devido ao seu comprimento não encontrei um que me desse a segurança (mais de 9 cm abaixo...) e acabei por usar bucha química.
No final de parafusar definitivamente a estrutura, cobrir com com "tela/membrana líquida" bem a volta para impermeabilizar a zona da furacão e tentar manter o isolamento.
https://www.leroymerlin.pt/pesquisa/Membrana%20l%C3%ADquida
A instalação dos painéis é bastante simples,
é só ir colocando os suportes na estrutura e os painéis, deixando tudo bem apertado, no meu caso com uma simples chave sextavada.
⚠️ Tenham em atenção ao levar os painéis para o telhado, pois se estiver muito vento,
pode ser um serio problema !
é só ir colocando os suportes na estrutura e os painéis, deixando tudo bem apertado, no meu caso com uma simples chave sextavada.
pode ser um serio problema !
Ligação (Painéis) :

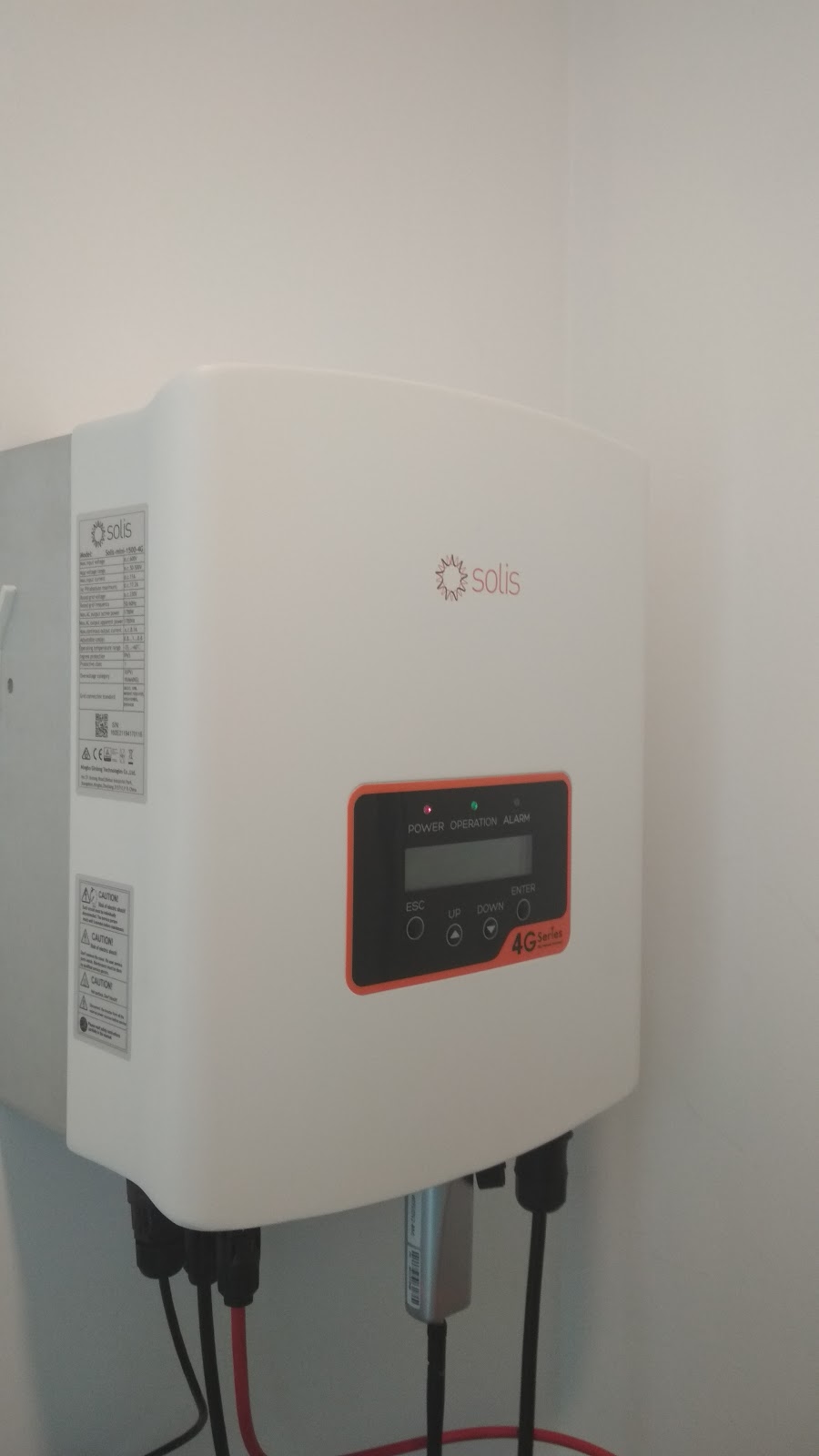

Optei por instalar um inversor "Solis 4G", uma marca reconhecida no mercado, com um bom rendimento e um bom tempo de garantia do fabricante (dizem, espero não descobrir por mim ).
Assim e no meu caso, a ligação entre painéis, de forma a obter uma tensão suportada pelo inversor foi do tipo "em Serie" (tb poderia ser em "paralelo") :
interligando todos os painéis dessa forma,
no final ficamos com 2 cabos (positivo (vermelho) e negativo (preto) ) que vão directamente ao inversor :
(atenção que após interligar estas fichas MC4, é difícil desliga-las...)
Cada inversor será "diferente" e terá o seu conjunto de instruções de ligação,
no que escolhi, foi tão fácil como cravar as 2 fichas MC4 nas 2 pontas que ligam ao inversor (e que vêm dos painéis) e liga-las a este,
de seguida ligar o inversor também a corrente eléctrica normal de casa,
idealmente deve colocar um simples disjuntor eléctrico (16A) entre a ligação do Inversor e a quadro/corrente eléctrica de casa .
idealmente deve colocar um simples disjuntor eléctrico (16A) entre a ligação do Inversor e a quadro/corrente eléctrica de casa .
...e basicamente é isto, simples não ? 😉
A partir daqui estará a poupar €€€, sempre que houver uma réstia de claridade (e pode até nem ver o sol...) no céu.
Dicas:
Dicas:
Não deixe os cabos ao sol os desprotegidos,
coloque-os a sombra ou/e passe-os através de tubo canelado.
